FBN II 12/10 K Клиновой анкер fischer со шпилькой укороченный оц. сталь, M12x91/10 мм (арт. 45273)

Технические характеристики анкерного болта Fischer серии FBN II в укороченной K-версии и безопасность эксплуатации анкерного крепления, гарантированы сертификатом соответствия ETA на применение в сжатом бетоне. Благодаря прочности крепления распорного типа стандартная глубина анкеровки FBN II K обеспечивает максимальное восприятие нагрузок и обеспечивает меньшую плотность точек крепления. Анкер-болт FBN II K может быть использован для креплений по технике предварительного монтажа, что значительно расширяет диапазон использования. Оголовок болта анкера защищает резьбу от случайного повреждения при затягивании анкера обеспечивает возможность легкого демонтажа узла крепления.

Функционирование

• Анкер FBN II пригоден для предварительного и сквозного монтажа. При определенных условиях пригоден для дистанционного монтажа.
• Перед монтажом необходимо установить шестигранную гайку в оптимальное положение (болт должен выступать прибл. на 3 мм).
• Во время затяжки конический болт перемещается в распорную втулку и расширяет ее, прижимая к стенкам просверленного отверстия.
• Маркировка на торце анкера означает установочную глубину.
• Для серийного монтажа рекомендуется использовать монтажный инструмент FABS.

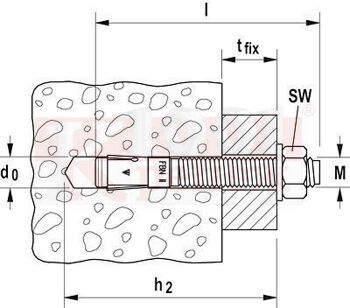

Монтаж

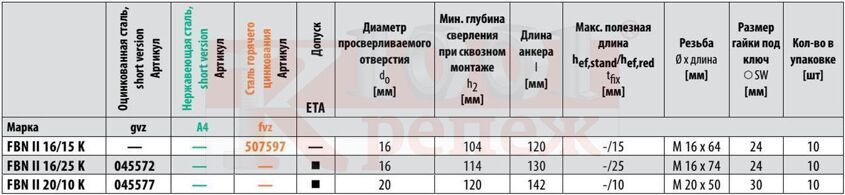

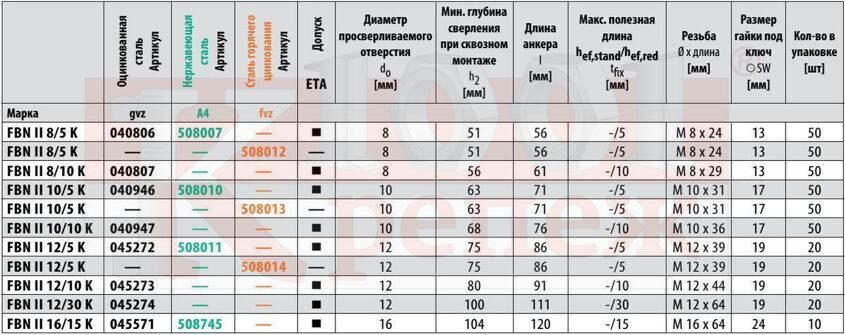

Технические данные

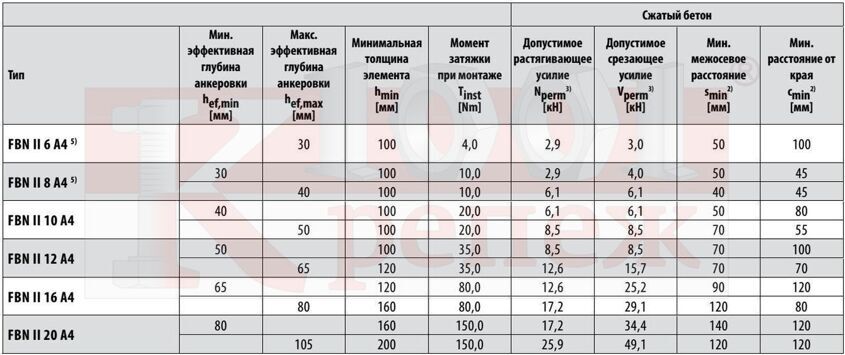

Нагрузки

1) Учитываются коэффициенты запаса прочности по материалу, как указано в Допуске, а также коэффициент запаса прочности по нагрузке gL = 1,4. Считается, как одиночный анкер, например, анкер с межосевым расстоянием s ≥ 3 x hef и расстоянием от края c ≥ 1,5 x hef. Точные данные приводятся в Допуске.
2) Минимально возможные межосевые расстояния соответствуют расстоянию от края с одновременным снижением допускаемой нагрузки.
3) Данные при совместном воздействии растягивающих сил, срезывающих сил, изгибающих моментов, а также при уменьшении расстояния от края или межосевого расстояния (при установке нескольких анкеров) приводятся в Допуске.
4) При более высоких классах прочности бетона до C50/60 можно применять более высокие допускаемые нагрузки.
5) Глубина анкеровки меньше 40 мм допускается только при многоразовом использовании на ненесущих конструкциях.
