Назначение и состав антенно-мачтовой конструкции
Антенно-мачтовая конструкция нужна для того, чтобы удерживать антенну на заданной высоте и передавать нагрузку в опору без заметного смещения. Мачта воспринимает массу антенны и ветровую нагрузку, кронштейн передает усилие на стену, крышу или иную основу, а узел крепления фиксирует элементы в рабочем положении и не дает им менять угол или проворачиваться.

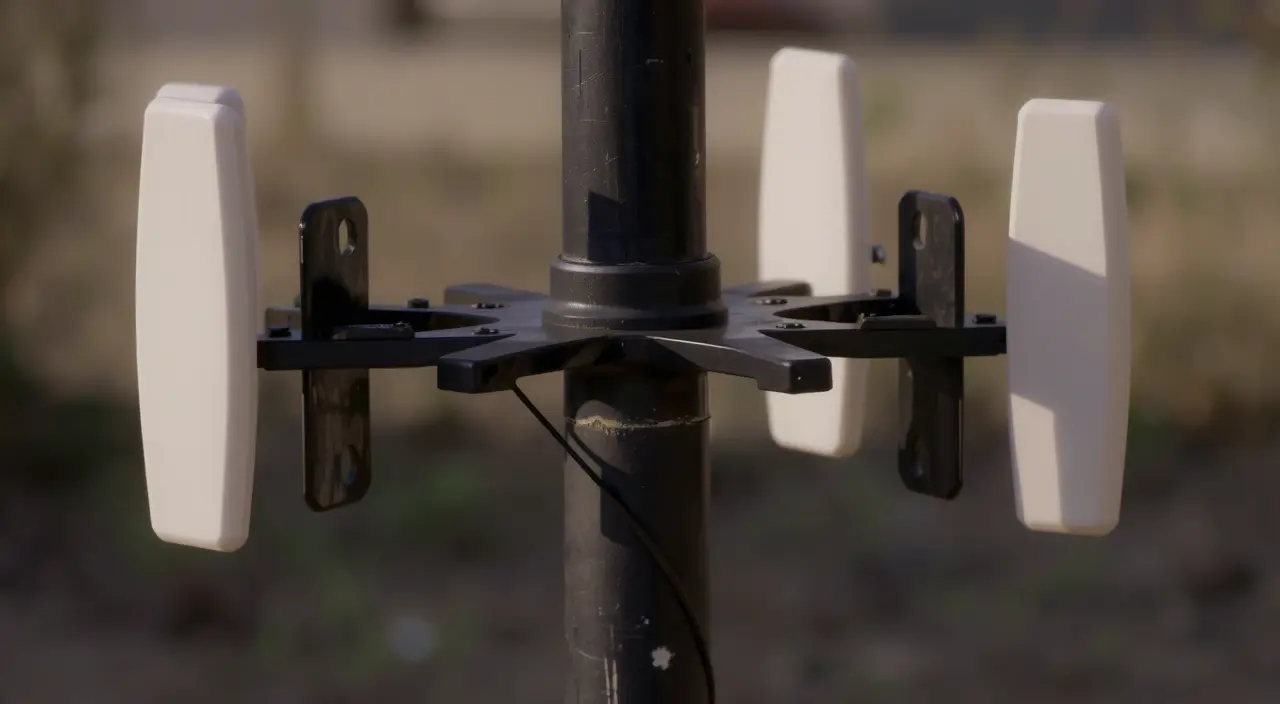

Подробно о составе антенно-мачтовых конструкций обычно говорят через три узла: несущую трубу, опорный кронштейн и соединительные детали. В месте соединения важны не только прочность металла, но и геометрия сопряжения: чем больше плечо выноса и чем выше антенна, тем больше изгибающий момент на крепеже. Такой опорный узел и есть крепление для антенны на фасаде или крыше.
Роль мачты, кронштейна и узла крепления
Мачта работает как вертикальный несущий элемент и задает высоту установки. Кронштейн служит промежуточной опорой и перераспределяет нагрузку на несущую поверхность. Узел крепления связывает детали в одну систему, поэтому в нем особенно заметны ошибки сверления, слабая затяжка, неподходящий диаметр болтов и перекосы при сборке.
Если антенна небольшая и точка установки низкая, достаточно жесткого кронштейна с коротким выносом. Когда высота больше, а парусность антенны выше, требуется отдельная опорная мачта, потому что стеновой вынос уже не компенсирует изгиб и кручение. В расчет обычно включают ветровую нагрузку по СП 20.13330 и проверяют саму стальную часть по СП 16.13330.
Какие элементы обеспечивают жесткость и устойчивость
Жесткость создают не только толщина стенки трубы и диаметр мачты, но и число точек фиксации. Для высоких стоек применяют растяжки, которые уменьшают боковой прогиб и разгружают нижний узел. При трех растяжках их располагают через 120°, чтобы усилия распределялись равномерно вокруг оси.
Устойчивость зависит от основания. Фундамент распределяет нагрузку от мачты в грунт, а анкеры удерживают опорную плиту от смещения и выдергивания. Если основание слабое, жесткий верх не компенсирует деформацию низа: конструкция начинает раскачиваться, крепеж постепенно ослабляется, а вибрация ускоряет износ соединений.
Разновидности конструкций и материалы
Мачты по способу установки и высоте

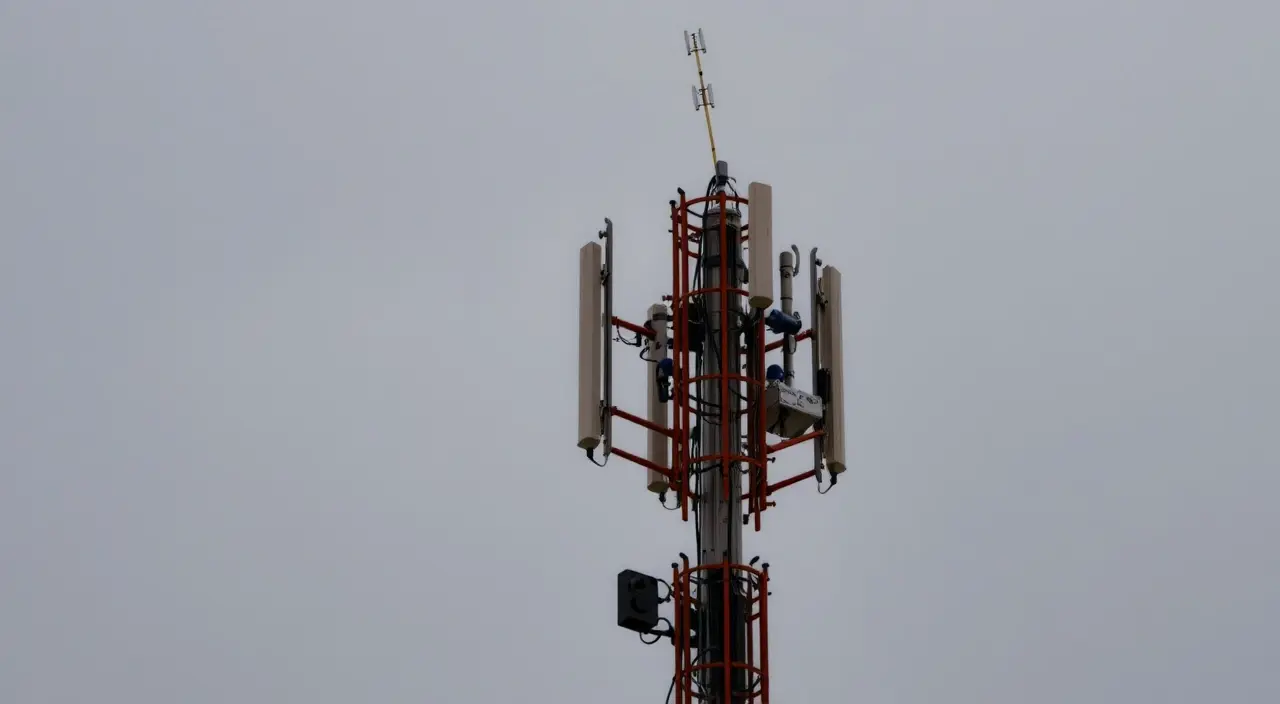

По способу установки различают стеновые, кровельные и отдельно стоящие мачты. Стеновые опираются на кронштейны и удобны там, где несущая стена выдерживает усилие от выноса. Кровельные ставят через основание на конструкцию крыши, а отдельно стоящие мачты используют с фундаментом или растяжками, когда нужно поднять антенну выше зоны помех.
Высота мачты выбирается с учетом парусности антенны, длины выноса и расстояния между точками крепления. Чем выше верхняя точка, тем сильнее изгибающий момент. Ветровое давление растет пропорционально квадрату скорости ветра: при увеличении скорости вдвое нагрузка возрастает в четыре раза, поэтому высота всегда связана с запасом жесткости.
Металл, покрытие и требования к совместимости деталей
Для мачт и крепежа чаще используют сталь, оцинкованную сталь и алюминиевые сплавы. Сталь дает высокую несущую способность, цинковое покрытие замедляет коррозию, а алюминий уменьшает массу, но требует аккуратной совместимости с другими металлами. При контакте разнородных материалов во влажной среде возможна гальваническая коррозия.
Совместимость деталей особенно важна в узлах, где соединяются труба, хомут, шайба и анкер. Нежелательно сочетать элементы с сильно разной электрохимической активностью без изоляции. Для защиты применяют прокладки, окраску, герметизацию отверстий и крепеж с покрытием, которое не разрушается при первой же потере наружного слоя.
Нагрузки, расчет и монтаж
Ветровое воздействие, масса антенны и вибрация
На конструкцию действуют статическая нагрузка от массы антенны и динамическая — от ветра и колебаний. Чем больше площадь отражающей поверхности и чем выше точка установки, тем сильнее раскачивание. При порывах возникает не только изгиб, но и крутящий момент, поэтому важны не только прочность, но и жесткость всей системы.
Вибрация ослабляет крепеж и соединения, особенно если гайки не зафиксированы контргайкой или стопорным элементом. Опасность усиливается при резонансе, когда частота колебаний конструкции совпадает с внешним воздействием. Тогда даже небольшие порывы ветра могут вызывать заметное расшатывание узлов.
Крепление к стене, крыше, фундаменту и через растяжки
Стеновое крепление опирается на кронштейн и анкерные точки, поэтому нагрузка передается в несущую стену. Кровельный вариант распределяет усилие через основание, но требует проверки герметичности проходов и состояния несущих элементов крыши. Фундамент нужен там, где мачта работает как самостоятельная опора и принимает значительную боковую нагрузку.
Растяжки применяют для высоких и легких мачт, у которых собственная жесткость недостаточна. Они уменьшают прогиб, но требуют надежной анкеровки и правильного натяжения: слишком слабое натяжение не удерживает стойку, а чрезмерное повышает нагрузку на верхний узел и опоры. На практике проверяют угол оттяжки, равномерность натяжения и прочность точек крепления к основанию.
Эксплуатация, осмотр и типовые повреждения
Коррозия, люфт крепежа и деформация элементов
К типовым повреждениям относят коррозию, овальность трубы, трещины у сварных швов, износ резьбы и люфт крепежа. Сначала нарушается покрытие, затем влага проникает к металлу, и прочность снижается локально. Наиболее уязвимы места сверления, кромки хомутов, сварные участки и зоны, где скапливается вода.
Люфт часто возникает после сильного ветра или многократных температурных циклов. Если крепеж не имеет стопорения, гайка может ослабнуть даже при небольшой вибрации. Деформацию выдают перекос антенны, изменение угла мачты, следы ржавчины под шайбами и неравномерный зазор между деталями.
Порядок контроля состояния и признаки износа
Осмотр выполняют после сильных ветров и не реже одного раза в год. Проверяют затяжку резьбовых соединений, состояние антикоррозионного слоя, целостность растяжек, целые ли анкеры и нет ли трещин в металле или в местах сварки. Полезно сравнивать положение мачты с исходной установкой: смещение часто заметно раньше видимых повреждений.
Признаками износа служат ржавые подтеки, шелушение покрытия, следы перетирания троса, вмятины, люфт хомутов и посторонний шум при ветре. Если элементы начали работать с перекосом, нагрузка перераспределяется на соседние узлы, и дефект быстро становится не локальным, а системным.
