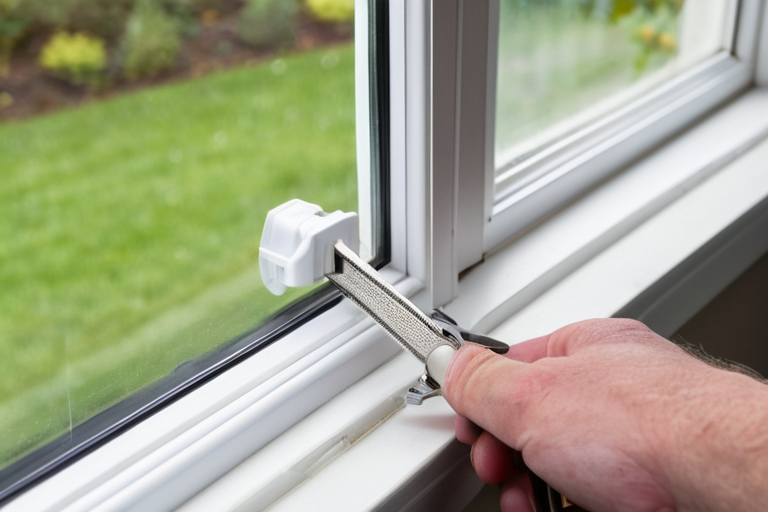

Проверка фурнитуры окна занимает 20–30 минут и начинается с осмотра цапф на торце створки: они должны свободно вращаться ключом и равномерно выступать. Затем проверьте совпадение ответных планок с цапфами и плавность хода ручки. Если цапфы целы, планки не смещены, а окно всё равно не закрывается, отрегулируйте прижим эксцентриками или обратитесь к мастеру.
Как устроена цепочка запирания окна: от ручки до ответной планки
Чтобы понять, где искать причину неисправности, проследите путь усилия от руки до рамы. Поворот ручки передаёт движение через редуктор на систему тяг, которые выдвигают или задвигают цапфы — небольшие эксцентриковые ролики на торце створки. При закрывании цапфы входят в ответные планки, закреплённые на раме, и прижимают створку. Если хотя бы один элемент цепочки работает неправильно, окно не закрывается или закрывается с усилием.
- Ручка и редуктор — принимают усилие и распределяют его по тягам. Люфт ручки или хруст при повороте указывают на износ редуктора.
- Тяги — передают движение к цапфам. Деформация или смещение тяг нарушает синхронность запирания.
- Цапфы (запорные цапфы) — поворотные и откидные эксцентрики, которые прижимают створку к раме. Их износ или неправильное положение — частая причина неплотного прижима.
- Ответные планки — приёмные элементы на раме, в которые входят цапфы. Смещение или износ планки нарушает запирание.
По характеру неисправности можно сразу определить проблемный узел. Если окно не закрывается вовсе — проверьте, не блокирует ли что-то цапфы или не сместилась ли ответная планка. Если створка закрывается, но продувается — скорее всего, нарушен прижим из-за износа цапф или неправильной регулировки. Люфт створки в закрытом положении говорит о выработке ответных планок или ослаблении крепежа.
Проверка цапф: как оценить износ, ход и правильность положения
Цапфы — ключевой элемент, от которого зависит плотность прижима. Начните с визуального осмотра: на поверхности цапф не должно быть глубоких задиров, коррозии и следов трения о планку. Если металл стёрт до основания или видны канавки, цапфу нужно менять, а не регулировать.
Проверьте ход цапфы регулировочным ключом (обычно шестигранник 4 мм). Она должна вращаться плавно, без заеданий и люфта. Если цапфа заклинила или проворачивается слишком легко, это признак износа механизма. Оцените, насколько цапфа выступает за плоскость створки: в нормальном состоянии она выдвинута на 2–3 мм, но точное значение зависит от модели фурнитуры. Слишком глубоко утопленная цапфа не достанет до ответной планки, а чрезмерно выдвинутая будет мешать закрыванию.
Равномерность прижима по всем цапфам проверяется листом бумаги. Зажмите лист между створкой и рамой в разных точках по периметру и закройте окно. Если бумага вытаскивается легко, прижим слабый; если рвётся — слишком сильный. Разница в усилии по разным цапфам говорит о неравномерной регулировке или износе отдельных элементов.
Замена цапфы требуется, если:
- на поверхности есть глубокие борозды или сколы;
- цапфа не вращается или вращается с рывками;
- регулировочный эксцентрик сорван или не фиксируется;
- цапфа люфтит в посадочном месте.
Диагностика ответных планок: смещение, износ и несовпадение с цапфами
Ответные планки принимают цапфы и обеспечивают плотный прижим. Если планка смещена, цапфа не попадает в паз, и окно не закрывается. Проверьте совпадение: на планке и цапфе обычно остаются следы контакта — потёртости, блеск. Если цапфа оставляет след рядом с пазом, планку нужно переставить.
Осмотрите крепление планок: саморезы не должны быть ослаблены или вырваны. Деформация планки (изгиб, вмятина) нарушает геометрию запирания. Износ паза проявляется в люфте створки: даже при закрытом окне она может немного двигаться. В этом случае планку лучше заменить.
Переставить планку можно, если она цела, но смещена относительно цапфы. Для этого ослабьте крепёж, выровняйте по следам контакта и затяните заново. Если паз выработан или планка деформирована, требуется замена.
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Окно не закрывается, цапфа упирается в планку | Смещение ответной планки | Переставить планку по следам контакта |
| Створка закрывается, но продувается | Износ цапф или слабый прижим | Отрегулировать эксцентрики или заменить цапфы |
| Люфт створки в закрытом положении | Выработка паза планки | Заменить планку |
| Ручка поворачивается с усилием | Заедание цапф или редуктора | Смазать, проверить ход цапф, при износе — замена |
Проверка запорного механизма и регулировка прижима: пошаговый порядок действий
Начните с проверки ручки: она должна поворачиваться плавно, без люфта и хруста. Если ручка болтается, подтяните крепёж или замените редуктор. Затем проверьте вход всех цапф в ответные планки: при повороте ручки в положение «закрыто» каждая цапфа должна войти в свой паз. Если какая-то цапфа не попадает, отрегулируйте положение планки или самой цапфы.
Для регулировки прижима найдите на цапфе регулировочный эксцентрик (обычно шестигранник). Поворот по часовой стрелке усиливает прижим, против — ослабляет. Делайте не более пол-оборота за раз, затем проверяйте результат листом бумаги. После регулировки всех цапф проведите контрольный тест: зажмите лист бумаги в нескольких точках по периметру и убедитесь, что усилие вытаскивания одинаковое.
Проверьте откидной механизм: ножницы и верхняя цапфа должны работать без заеданий. Если створка не фиксируется в откинутом положении, возможно, износился механизм ножниц или ослабла верхняя цапфа.
Типовые ошибки при самостоятельной регулировке:
- чрезмерное усилие при повороте эксцентрика — срыв граней;
- регулировка без проверки листом бумаги — неравномерный прижим;
- попытка отрегулировать изношенную цапфу вместо замены;
- игнорирование состояния ответных планок.
Когда самостоятельная проверка заканчивается: пороговые признаки и что делать дальше
Самостоятельная проверка и регулировка эффективны, пока дефекты не выходят за рамки износа цапф или смещения планок. Если вы обнаружили выработку пазов, деформацию тяг или разрушение редуктора, потребуется замена фурнитуры. Перекос створки, просадка рамы или деформация профиля — признаки, при которых регулировка не поможет: нужен специалист.
Риски самостоятельного вмешательства: срыв регулировочных винтов, повреждение цапф при неаккуратном обращении, нарушение геометрии запирания. Если вы не уверены в своих действиях, лучше остановиться и вызвать мастера.
Перед вызовом специалиста подготовьте описание симптомов, фото проблемных узлов и замеры (например, расстояние между створкой и рамой в разных точках). Это ускорит диагностику.
Профилактика: смазывайте цапфы и ответные планки силиконовой смазкой раз в год, очищайте фурнитуру от пыли, не хлопайте створкой и не вешайте на ручку тяжёлые предметы. Регулярная проверка фурнитуры окна помогает вовремя заметить износ и избежать дорогостоящего ремонта.
Вопрос: Можно ли проверить цапфы без разборки фурнитуры?
Да, визуальный осмотр и проверка хода ключом не требуют разборки. Однако для замены цапфы может понадобиться снять створку с петель.
Вопрос: Что делать, если после регулировки окно всё равно не закрывается?
Проверьте, не сместилась ли ответная планка и не изношены ли цапфы. Если регулировка не помогает, вероятно, потребуется замена фурнитуры или вызов мастера.
