Калибровка датчиков деформации после монтажа — обязательный этап, который гарантирует достоверность измерений. Без неё даже качественный датчик может давать погрешность до 5–10%, что критично для контроля состояния конструкций. Правильно выполненная калибровка включает проверку нулевого сигнала, приложение известной нагрузки и расчёт корректирующих коэффициентов. Ниже — пошаговый алгоритм, который поможет выполнить эту задачу самостоятельно и избежать типичных ошибок.
Подготовка к калибровке: что нужно знать и иметь под рукой

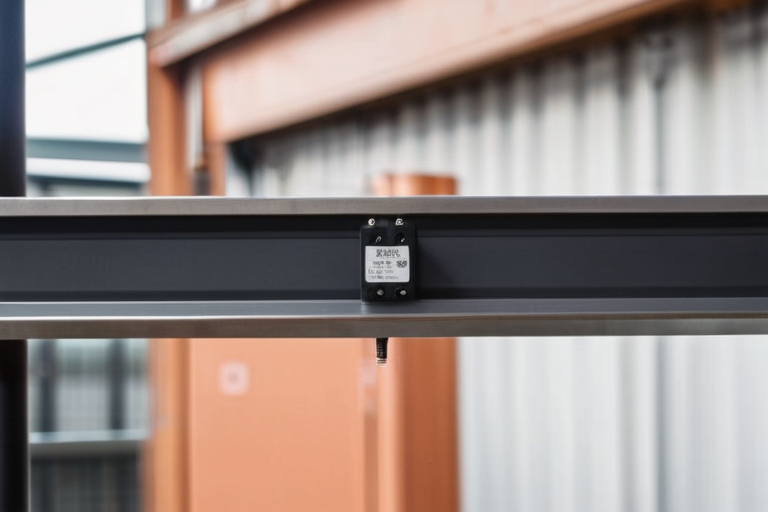

Перед началом калибровки убедитесь, что датчик и соединительные кабели не повреждены при монтаже. Осмотрите место установки: датчик должен быть жёстко закреплён, без люфтов и перекосов. Подготовьте необходимое оборудование: мультиметр для проверки электрических параметров, эталонный груз или калибровочный стенд с известной нагрузкой, а также программное обеспечение для настройки датчика (обычно предоставляется производителем). Важно проводить калибровку в условиях стабильной температуры и отсутствия вибраций, так как внешние факторы влияют на показания. Изучите техническую документацию: заводские характеристики датчика, рекомендуемые процедуры калибровки и допустимые пределы погрешности.
Пошаговый процесс калибровки IoT-датчиков деформации
Процесс калибровки состоит из последовательных шагов, каждый из которых важен для получения точных данных.
- Подключение и проверка нулевого сигнала. Подключите датчик к измерительной системе (контроллеру или шлюзу) и дайте ему прогреться не менее 15–30 минут. Затем зафиксируйте выходной сигнал при отсутствии нагрузки — это нулевой уровень. Запишите это значение.
- Приложение известной нагрузки. Плавно приложите эталонный груз или создайте известную деформацию с помощью калибровочного стенда. Убедитесь, что нагрузка приложена точно по оси измерения и не вызывает перекосов. Запишите показания датчика.
- Расчёт калибровочного коэффициента. Вычислите коэффициент преобразования (чувствительность) как отношение изменения выходного сигнала к изменению нагрузки. Формула: K = (U2 — U0) / (F2 — F0), где U — сигнал, F — нагрузка. Этот коэффициент позволит переводить сигнал в единицы деформации.
- Внесение корректировок. Используя ПО производителя, введите рассчитанный коэффициент в настройки датчика или измерительной системы. Некоторые датчики позволяют калибровать непосредственно встроенную электронику.
- Проверка линейности и повторяемости. Приложите несколько промежуточных нагрузок (например, 25%, 50%, 75% от максимальной) и проверьте, что показания соответствуют линейной зависимости. Повторите измерения несколько раз, чтобы убедиться в повторяемости результатов.
- Документирование результатов. Заполните протокол калибровки, указав дату, условия, использованные эталоны, полученные коэффициенты и проверочные значения. Это необходимо для последующего контроля и аудита.
Частые ошибки при калибровке и как их избежать
Даже опытные специалисты допускают ошибки, которые сводят на нет усилия по калибровке. Рассмотрим типичные проблемы и способы их предотвращения.
- Неправильная установка датчика. Если датчик смещён или закреплён с перекосом, калибровка не даст точных результатов. Решение: перед калибровкой проверьте геометрию установки с помощью шаблона или лазерного уровня.
- Использование неточных эталонов. Применение неповеренных грузов или стендов приводит к ошибке. Решение: используйте только сертифицированные эталоны с известной погрешностью (обычно не более 0,1%).
- Игнорирование температурных эффектов. Деформация датчика зависит от температуры, что вызывает дрейф нуля и чувствительности. Решение: проводите калибровку при рабочей температуре или вводите температурную компенсацию в ПО.
- Недостаточное время прогрева. Если датчик не прогрелся, его характеристики нестабильны. Решение: выдержите паузу после включения питания не менее 30 минут.
- Неправильная настройка коэффициента усиления или смещения нуля. Ошибки при вводе параметров приводят к неверным данным. Решение: строго следуйте инструкции производителя и проверяйте правильность ввода.
Проверка точности и поверка датчиков после калибровки
После калибровки необходимо убедиться, что датчик действительно измеряет точно. Для этого можно сравнить его показания с эталонным датчиком, установленным рядом, или выполнить контрольные измерения с известной нагрузкой. Рекомендуется проводить поверку датчиков периодически — например, раз в год или чаще, если датчик эксплуатируется в агрессивных условиях (высокая влажность, перепады температур, механические воздействия). Ведение журнала поверок позволяет отслеживать дрейф характеристик и своевременно выявлять неисправности.
Особенности калибровки беспроводных IoT-датчиков
Беспроводные датчики имеют свои нюансы. Во-первых, уровень заряда батареи влияет на стабильность измерений, поэтому перед калибровкой убедитесь, что батарея заряжена не менее чем на 80%. Во-вторых, проверьте стабильность беспроводного соединения: если сигнал прерывается, данные могут теряться или искажаться. В-третьих, многие современные датчики поддерживают удалённую калибровку через облачную платформу, что удобно, если датчик находится в труднодоступном месте. Однако удалённая калибровка требует надёжного соединения и точного знания процедуры.
Советы по документированию и отслеживанию калибровок
Правильная документация — залог успешного мониторинга. Создайте шаблон протокола калибровки, в котором будут поля для даты, температуры, влажности, использованных эталонов, значений сигнала и вычисленных коэффициентов. Храните протоколы в электронном виде, чтобы можно было легко найти историю калибровок конкретного датчика. Планируйте следующую калибровку заранее: как правило, производители рекомендуют интервал 12 месяцев, но для ответственных конструкций может требоваться более частая поверка. Использование специализированного ПО для управления активами может автоматизировать напоминания.
Вопрос: Можно ли калибровать датчик, не снимая его с конструкции?
Да, это возможно, если конструкция позволяет приложить известную нагрузку. В этом случае калибровка проводится в условиях, близких к рабочим, что повышает точность. Однако нужно быть осторожным, чтобы не повредить датчик или конструкцию.
Вопрос: Как часто нужно проводить калибровку IoT-датчиков деформации?
Рекомендуемая периодичность — раз в год, но если датчик используется в условиях высоких нагрузок или агрессивной среды, калибровку следует проводить чаще, например, каждые 6 месяцев. Также калибровка обязательна после любого вмешательства в систему.
Вопрос: Что делать, если после калибровки датчик всё равно показывает неточные данные?
Проверьте правильность монтажа, состояние кабелей и соединений. Убедитесь, что калибровка проводилась при стабильных условиях. Если проблема сохраняется, возможно, датчик повреждён или требуется замена.
Вопрос: Можно ли выполнить калибровку без специального оборудования?
В минимальном случае вам понадобится мультиметр и эталонный груз. Но для точной настройки лучше использовать ПО производителя и калибровочный стенд. В сложных ситуациях рекомендуется обратиться к специалистам.
