Чтобы переставить временные раскосы и установить балки без потери жесткости, действуйте последовательно: сначала усильте каркас дополнительными страховочными связями, затем снимайте и переносите раскосы по одному, каждый раз проверяя геометрию. Ключевое правило — никогда не оставляйте обвязку без временных связей в критических зонах. Оптимальный метод — частичный перенос с дублированием, а не полный демонтаж.
Когда и зачем нужно переставлять временные раскосы: признаки и риски
Временные раскосы устанавливают на этапе сборки обвязки, чтобы зафиксировать геометрию до монтажа балок. Однако при укладке балок они часто мешают: перекрывают посадочные места, создают помехи для крана или ручной подачи. Если раскосы не переставить, балку невозможно установить в проектное положение без нарушения технологии.
Признаки необходимости перестановки:
- раскос упирается в балку или ее монтажную зону;
- элемент расположен не по проекту и мешает проходу/подъему;
- связь установлена с нарушением угла или крепления, что снижает жесткость;
- требуется освободить место для строповки или стыковки.
Риски преждевременного снятия: потеря жесткости обвязки, смещение узлов, деформация каркаса вплоть до обрушения. Риски оставления: невозможность монтажа балок, нарушение последовательности, необходимость демонтажа уже собранных элементов. Критерии оценки: тип каркаса (дерево/металл), ветровая нагрузка, этап монтажа, наличие постоянных связей.
Сравнение вариантов перестановки: полный демонтаж, частичный перенос или усиление
Выбор метода зависит от количества мешающих раскосов и требуемой жесткости. Полный демонтаж оправдан только при наличии дублирующих связей или при работе в безветренную погоду с немедленной установкой новых. Частичный перенос — самый безопасный: снимают один раскос, сразу ставят его на новое место, затем следующий. Усиление применяют, когда раскосы нельзя снять без потери устойчивости: добавляют дополнительные подкосы или струбцины.
| Метод | Трудоемкость | Безопасность | Сохранение жесткости | Инструмент |
|---|---|---|---|---|
| Полный демонтаж | Низкая | Низкая | Временная потеря | Молоток, гвоздодер |
| Частичный перенос | Средняя | Высокая | Сохраняется | Шуруповерт, струбцины |
| Усиление + перенос | Высокая | Высокая | Повышается | Домкраты, регулируемые подкосы |
Для деревянной обвязки чаще выбирают частичный перенос с использованием металлических уголков и струбцин. Для металлического каркаса — усиление сварными или болтовыми связями.
Пошаговая инструкция: как переставить временные раскосы без потери жесткости
Ниже — алгоритм для типового деревянного каркаса. Для металлоконструкций шаги аналогичны, но крепеж выбирается по проекту.
Шаг 1: Оценка текущей жесткости и определение критических зон
Проверьте обвязку на прогибы и смещения. Отметьте раскосы, которые мешают балкам. Определите зоны, где снятие связи ослабит каркас: углы, стыки, пролеты более 4 м.
Шаг 2: Подготовка инструмента и материалов
Понадобятся: домкраты (винтовые или гидравлические), струбцины, дополнительные временные связи (доски, металлические подкосы), шуруповерт, молоток, ключи, уровень, лазерный нивелир, рулетка. Крепеж: гвозди, саморезы, болты — по материалу обвязки.
Шаг 3: Установка дополнительных временных креплений для страховки
Перед снятием любого раскоса установите страховочную связь рядом: подкос под углом 45–60° или горизонтальную распорку. Она должна воспринимать нагрузку на время переноса.

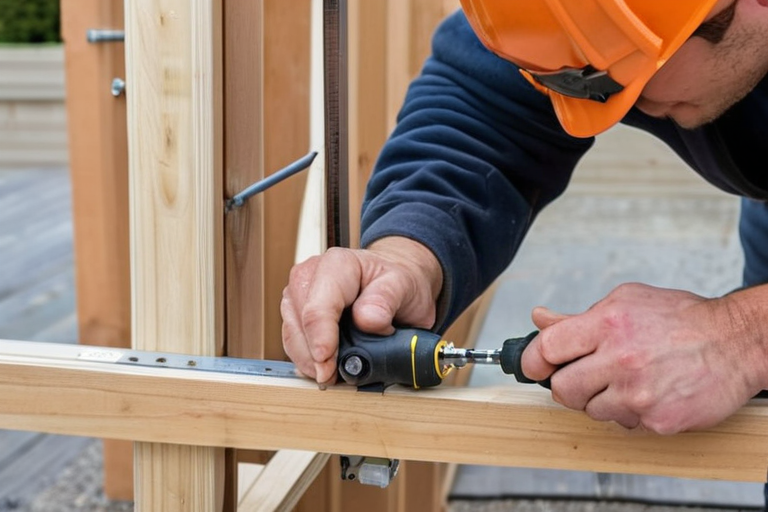

Шаг 4: Поочередное снятие раскосов с немедленной установкой новых
Снимите один мешающий раскос, сразу перенесите его на новое место и закрепите. Только после этого переходите к следующему. Не снимайте два и более раскосов одновременно.
Шаг 5: Проверка геометрии и жесткости после каждого перемещения
После каждого переноса проверяйте уровнем вертикальность стоек, горизонтальность обвязки, отсутствие смещений. При отклонениях — верните связь или добавьте дополнительную.
Шаг 6: Фиксация балок и окончательный монтаж постоянных связей
Уложите балки, закрепите их по проекту. Затем установите постоянные связи (укосины, ветровые связи) и только после этого демонтируйте временные страховочные элементы.

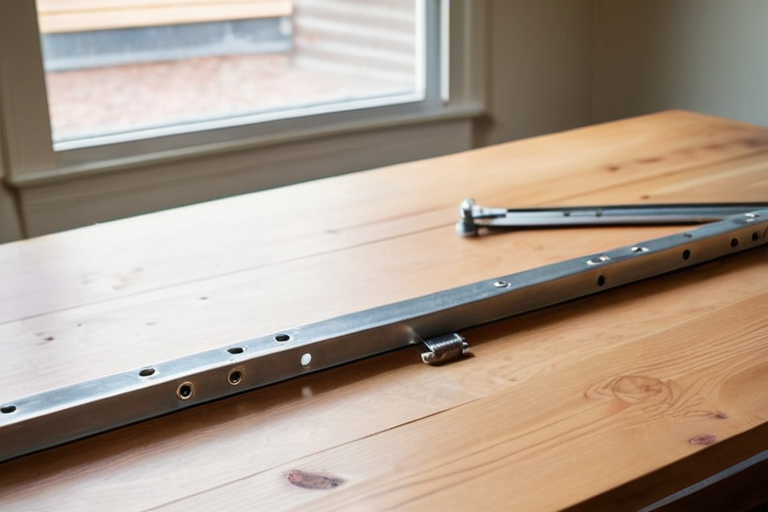

Инструменты и материалы для перестановки раскосов: сравнение и рекомендации
Выбор креплений влияет на скорость и надежность. Металлические уголки удобны для дерева, регулируемые подкосы — для точной подгонки. Деревянные укосины дешевы, но требуют навыка. Струбцины хороши для временной фиксации без повреждения материала.
| Тип крепления | Надежность | Скорость монтажа | Стоимость | Регулировка |
|---|---|---|---|---|
| Металлические уголки | Высокая | Высокая | Средняя | Нет |
| Деревянные укосины | Средняя | Низкая | Низкая | Нет |
| Регулируемые подкосы | Высокая | Средняя | Высокая | Да |
| Струбцины | Средняя | Высокая | Средняя | Частично |
Для деревянной обвязки рекомендуются уголки и струбцины; для металлической — болтовые соединения и сварные подкосы. Всегда сверяйтесь с инструкцией производителя крепежа.
Типичные ошибки при перестановке раскосов и как их избежать
- Одновременное снятие всех раскосов. Ведите работы по одному элементу, с немедленной установкой нового.
- Использование неподходящих креплений. Применяйте крепеж, рассчитанный на нагрузки и материал обвязки.
- Отсутствие контроля геометрии. Проверяйте уровнем после каждого переноса.
- Игнорирование ветровых нагрузок. При ветре более 10 м/с работы прекратите или усильте страховку.
- Отсутствие страховочных связей. Всегда дублируйте жесткость перед снятием.
Критерии сохранения жесткости: как проверить обвязку после перестановки
После завершения перестановки убедитесь, что обвязка не потеряла устойчивость. Визуально проверьте отсутствие трещин, зазоров, смещений. Инструментально: измерьте прогибы (не более 1/200 пролета для временных конструкций), проверьте вертикальность стоек лазерным нивелиром. Осмотрите узлы соединений: все болты и саморезы должны быть затянуты. При необходимости проведите тестовую нагрузку, сравните с проектом. Если обнаружены отклонения, добавьте временные связи до устранения.
Вопрос 1: Можно ли снять все раскосы сразу, если балки уже подняты?
Нет, даже при поднятых балках одновременное снятие раскосов лишает каркас устойчивости до закрепления балок. Снимайте по одному, сразу фиксируя балку.
Вопрос 2: Какой инструмент лучше для перестановки раскосов на деревянной обвязке?
Оптимально: шуруповерт, струбцины, молоток, уровень. Для точной подгонки — регулируемые подкосы.
Вопрос 3: Что делать, если после перестановки появился прогиб обвязки?
Немедленно установите дополнительные временные связи (подкосы, распорки) и проверьте узлы. Если прогиб не устраняется, обратитесь к проектировщику.
Вопрос 4: Нужно ли усиливать обвязку, если раскосы мешают только в одном месте?
Достаточно локального усиления: установите страховочную связь рядом с местом переноса, затем переставьте мешающий раскос.
