Чтобы собрать каркас стены дома правильно, сначала определите шаг стоек (обычно 600 мм по осям), разметьте положение всех элементов на нижней и верхней обвязке, соберите стену на платформе в горизонтальном положении, усилите проёмы сдвоенными стойками и ригелями, затем поднимите и закрепите к обвязке дома. Такой порядок обеспечивает точную геометрию и прочность без переделок.
Подготовка и разметка: шаг стоек и раскладка проёмов
До начала сборки необходимо выполнить точный расчёт и разметку. Шаг стоек (расстояние между осями соседних стоек) принимается в зависимости от нагрузки, материала утеплителя и обшивки. Стандартный шаг — 600 мм, но при повышенных нагрузках или использовании жёстких утеплителей (например, минеральной ваты в плитах) его уменьшают до 400 или 300 мм. Например, для плит минеральной ваты шириной 600 мм шаг стоек удобно делать 600 мм — тогда утеплитель встаёт враспор без дополнительной подрезки.
Расчёт количества стоек: длину стены делят на выбранный шаг, округляют в большую сторону и добавляют угловые и промежуточные стойки у проёмов. Для оконных и дверных проёмов необходимо предусмотреть сдвоенные стойки по бокам, а также короткие стойки (коротыши) над и под проёмом с шагом не более 600 мм.
Разметку наносят на нижнюю и верхнюю обвязку с помощью рулетки, угольника и карандаша. Сначала отмечают положение крайних стоек, затем промежуточных с выбранным шагом. Обязательно проверяют диагонали и прямые углы: разница диагоналей не должна превышать 3–5 мм на всю длину стены. Это предотвратит перекосы при монтаже.
Сборка каркаса стены на платформе: пошаговая инструкция
Сборка на платформе (горизонтальной поверхности) упрощает работу и повышает точность. Последовательность действий:
- Уложите нижнюю и верхнюю обвязку параллельно друг другу на ровной площадке. Расстояние между ними равно высоте стены в чистоте (обычно 2,5–3 м).
- Нанесите разметку положения стоек на обеих обвязках согласно ранее выполненному расчёту.
- Установите угловые стойки, затем промежуточные. Для крепления используйте ершёные гвозди (например, 90–100 мм) или саморезы по дереву длиной не менее 80 мм. Забивайте по два гвоздя с каждой стороны стойки под углом или используйте металлические соединители.
- Для сохранения геометрии при подъёме установите временные укосины — доски, прибитые по диагонали к стойкам и обвязке.
- Проверьте размеры, диагонали и вертикальность стоек (при горизонтальном положении — прямолинейность). Отклонения не должны превышать допустимые нормами.
Важно: все стойки должны быть одной высоты, без перекосов. При необходимости используйте струбцины для временной фиксации.

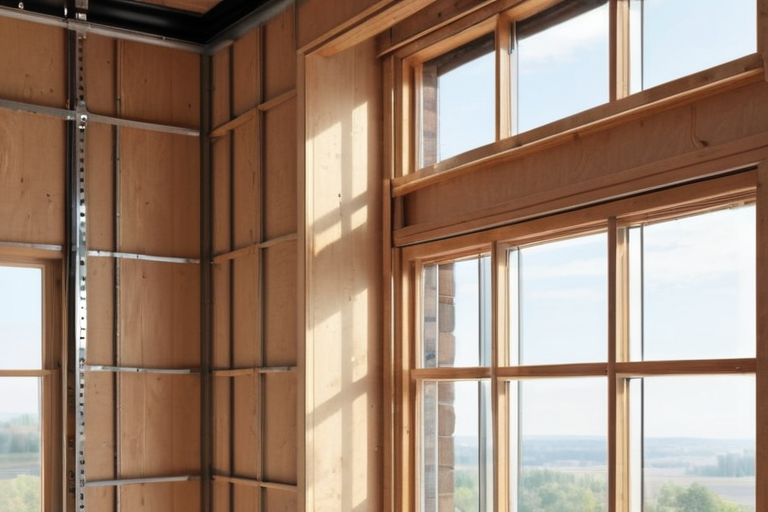

Усиление проёмов: правильные схемы и крепление
Проёмы — самые уязвимые места каркаса. Для их усиления применяют следующие решения:
- По бокам проёма устанавливают сдвоенные стойки (две доски, соединённые гвоздями или саморезами).
- Над и под проёмом ставят короткие стойки (коротыши) с шагом не более 600 мм. Они передают нагрузку от обвязки к стойкам.
- Над проёмом монтируют ригель (перемычку) — горизонтальный элемент, опирающийся на сдвоенные стойки. Ригель изготавливают из доски того же сечения, что и стойки, или из более мощного бруса. Крепление ригеля к стойкам выполняют гвоздями или металлическими уголками.
Типичные ошибки: недостаточное количество коротышей, отсутствие ригеля или его слабое крепление, использование одиночных стоек по бокам проёма. Это приводит к прогибу обвязки и деформации окон/дверей.

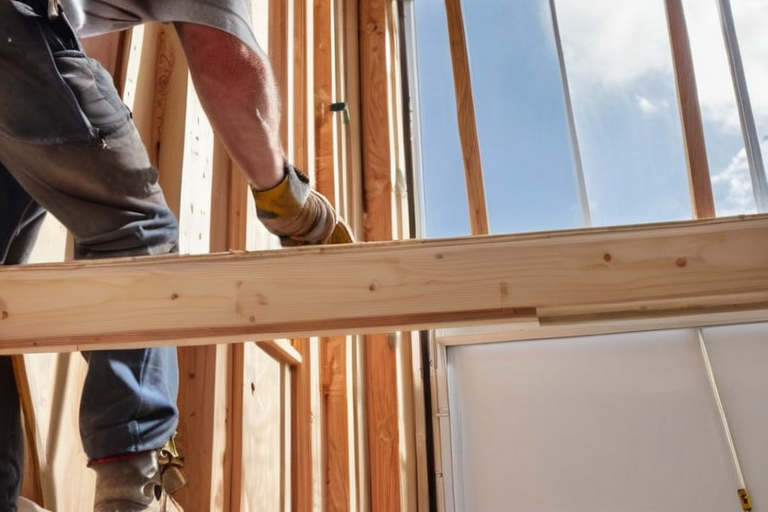

Подъём и установка стены: крепление каркаса к обвязке
Перед подъёмом проверьте нижнюю обвязку дома: она должна быть ровной, с гидроизоляцией, разметкой под стены. Поднимайте стену с помощниками, используя временные укосины для фиксации. Выровняйте стену по разметке, проверьте вертикальность и прямые углы. Крепление нижней обвязки стены к обвязке дома выполняйте гвоздями (например, 120–150 мм), саморезами или анкерами. Шаг крепежа обычно 400–600 мм, но точные значения уточняйте в проекте. Соединение соседних стен выполняйте через угловые стойки, скрепляя их гвоздями или металлическими пластинами. Верхнюю обвязку соседних стен соединяйте внахлёст или через специальные соединители.
Ошибки при сборке каркаса стены и способы их избежать
- Неправильный шаг стоек (несоответствие проекту или утеплителю). Решение: строго следовать расчёту, учитывать ширину утеплителя.
- Отсутствие укосин или временных креплений при подъёме. Решение: всегда устанавливать временные укосины.
- Слабое крепление стоек к обвязке (экономия на гвоздях). Решение: использовать достаточное количество крепежа, забивать под углом.
- Неточная разметка проёмов, приводящая к смещению окон/дверей. Решение: тщательно проверять размеры и диагонали до сборки.
- Игнорирование усиления проёмов и ригелей. Решение: обязательно устанавливать сдвоенные стойки и ригели.
- Крепление к обвязке без учёта типа основания (бетон, дерево). Решение: для бетона использовать анкеры, для дерева — гвозди или саморезы.
Инструменты и материалы для сборки каркаса стены
Для работы потребуются:
- Пиломатериалы: обвязка, стойки, ригели, укосины. Сечение обычно 50×150 мм или 50×200 мм в зависимости от нагрузок и климатической зоны. Влажность древесины не более 20%.
- Крепёж: гвозди ершёные (90–150 мм), саморезы по дереву (80–150 мм), анкеры для бетона, металлические соединители (уголки, пластины).
- Инструменты: молоток, шуруповёрт, циркулярная пила, уровень, рулетка, угольник, карандаш.
- Средства защиты: перчатки, очки, респиратор.
- Дополнительно: временные подпорки, струбцины, лестница.
Точные значения размеров крепежа и шага установки уточняйте в проектной документации и инструкциях производителей.
Часто задаваемые вопросы
Вопрос: Можно ли использовать шаг стоек 600 мм для всех стен?
Нет, шаг зависит от нагрузки, утеплителя и обшивки. Для несущих стен с тяжёлой обшивкой или в сейсмических зонах шаг может быть 400 или 300 мм. Всегда сверяйтесь с проектом.
Вопрос: Нужны ли укосины, если стена крепится к обвязке?
Да, временные укосины необходимы на этапе подъёма и выравнивания, чтобы стена не сложилась. После окончательного крепления и установки постоянных связей их можно снять.
Вопрос: Какой крепёж лучше для крепления каркаса к бетонному основанию?
Для бетона используют анкерные болты или клиновые анкеры. Длина и диаметр подбираются по нагрузке и толщине обвязки. Для деревянного основания подойдут гвозди или саморезы.
Вопрос: Обязательно ли ставить ригель над дверным проёмом?
Да, ригель обязателен, так как он воспринимает нагрузку от верхней обвязки и перекрытия. Без него возможен прогиб и деформация проёма.
