Естественная вентиляция в одноэтажном доме работает за счёт разницы температур и высоты вертикальных каналов: тёплый отработанный воздух поднимается вверх и выходит через вытяжные отверстия, а свежий поступает через приточные клапаны и продухи в фундаменте. Для эффективной работы необходимо рассчитать требуемый воздухообмен, обеспечить вертикальные каналы высотой не менее 2,5–3 м и организовать беспрепятственный приток. Ниже — пошаговая схема с формулами, размерами и практическими рекомендациями.
Как работает естественная вентиляция и какие факторы влияют на тягу
Движущая сила естественной вентиляции — гравитационное давление, возникающее из-за разницы плотностей тёплого отработанного и холодного наружного воздуха. Чем выше вертикальный канал и больше разница температур, тем сильнее тяга. В одноэтажном доме высота канала ограничена (обычно 2,5–4 м), поэтому тяга слабее, чем в многоэтажном, и особенно чувствительна к ошибкам монтажа.
Располагаемое давление (Па) ориентировочно определяют по формуле:
ΔP = h × (ρн − ρв) × g,
где h — высота канала от центра вытяжного отверстия до устья, м; ρн и ρв — плотность наружного и внутреннего воздуха, кг/м³ (при температурах соответственно); g ≈ 9,81 м/с².
Дополнительно на тягу влияет ветровой подпор: если оголовок трубы находится в зоне аэродинамической тени или близко к коньку, возможен опрокидывающий эффект. Поэтому устье вытяжной трубы должно возвышаться над кровлей не менее чем на 0,5 м от конька (при расположении ближе 1,5 м от конька) или на 0,5 м выше парапета. В одноэтажных домах часто применяют дефлекторы, усиливающие тягу за счёт ветра.
Расчёт естественной вентиляции: определяем необходимый воздухообмен и сечения каналов
Расчёт ведут по нормам СП 54.13330 (для жилых зданий) и СП 60.13330 (отопление, вентиляция). Для жилых комнат минимальный воздухообмен принимают по кратности 0,35 от объёма помещения (но не менее 30 м³/ч на человека, если иное не задано проектом), для кухни — 60–90 м³/ч, для санузла — 25–50 м³/ч, для ванной — 25–50 м³/ч. Точные значения зависят от типа плиты и количества сантехприборов.
Требуемый расход воздуха для каждого помещения:
L = n × V или L = Lуд × N,
где n — кратность воздухообмена, V — объём помещения, Lуд — удельный расход на человека или прибор, N — количество.
Площадь сечения канала определяют по формуле:
F = L / (3600 × v),
где F — площадь, м²; L — расход, м³/ч; v — допустимая скорость воздуха в канале, м/с (для естественной вентиляции обычно 0,5–1,0 м/с, чтобы снизить шум и сопротивление).
Эквивалентный диаметр круглого канала: d = √(4F/π). Для прямоугольного канала подбирают размеры с той же площадью.
Пример расчёта для одноэтажного дома 100 м²: высота потолков 2,7 м, объём 270 м³. Кухня 12 м² — вытяжка 90 м³/ч; санузел 6 м² — 25 м³/ч; ванная 8 м² — 25 м³/ч; две жилые комнаты по 20 м² — по 30 м³/ч. Суммарный вытяжной расход ≈ 200 м³/ч. При скорости 0,8 м/с требуемая площадь канала для кухни: 90/(3600×0,8)=0,031 м², что соответствует диаметру ≈ 200 мм. Для санузла: 25/(3600×0,8)=0,0087 м² — диаметр ≈ 105 мм, принимаем 100–125 мм.
Схема вентканалов в одноэтажном доме: выбор места и трассировка
В одноэтажном доме вентканалы удобно размещать в внутренних капитальных стенах или в специальных коробах. Оптимальна схема с отдельными вертикальными каналами для кухни, санузла и ванной, выходящими на кровлю. Если это невозможно, делают один общий канал с ответвлениями, но тогда необходимо предусмотреть обратные клапаны или шиберы, чтобы запахи не перетекали между помещениями.
Горизонтальные участки должны быть минимальной длины (не более 1–1,5 м) и с уклоном в сторону движения воздуха. Каждый поворот снижает тягу, поэтому число отводов ограничивают. Высота канала от центра вытяжного отверстия до устья — не менее 2,5 м; для одноэтажного дома часто принимают 3–4 м.
Оголовок трубы выводят выше кровли: если труба расположена на расстоянии до 1,5 м от конька — не менее 0,5 м над коньком; если дальше — допускается на уровне конька, но не ниже 0,5 м над кровлей. Для улучшения тяги устанавливают дефлекторы (например, типа ЦАГИ).
Продухи в фундаменте: назначение, расчёт и правила устройства
Продухи — отверстия в фундаменте (ленточном или столбчатом) для вентиляции подпольного пространства. Они предотвращают накопление влаги, появление плесени и гниение деревянных конструкций. Продухи работают в паре с вытяжными каналами: свежий воздух поступает в подполье, проходит через него и удаляется через вентканалы или дополнительные вытяжки.

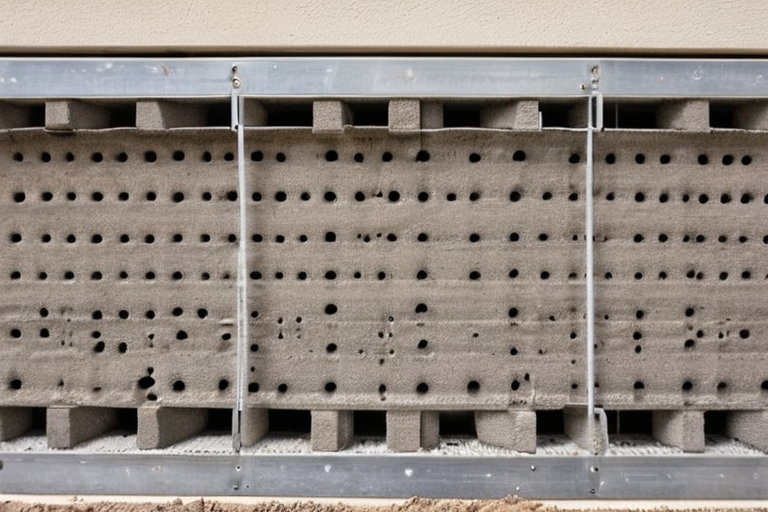

Согласно СП 22.13330 и СП 28.13330, суммарная площадь продухов должна составлять не менее 1/400 площади пола подполья (для ленточных фундаментов). Например, для дома 10×10 м площадь подполья 100 м², требуемая площадь продухов — 0,25 м². Если один продух имеет размер 0,25×0,25 м (0,0625 м²), потребуется 4 таких отверстия. Продухи располагают равномерно по периметру, в противоположных стенах, чтобы обеспечить сквозное продувание.
В столбчатом фундаменте роль продухов выполняют зазоры между столбами, но их также рекомендуется закрывать сеткой от грызунов. На зиму продухи можно частично закрывать регулируемыми заслонками, чтобы снизить теплопотери, но полностью перекрывать не следует — это приведёт к конденсату.
Пошаговый монтаж естественной вентиляции своими руками
Этап 1: разметка и подготовка отверстий. Определите места ввода вытяжных каналов в стены или короба. Для кирпичных стен используйте алмазное сверление, для бетонных — коронку. В фундаменте продухи устраивают на этапе заливки, оставляя гильзы (например, из асбестоцементной трубы), либо высверливают после набора прочности. При вмешательстве в несущие конструкции обязательна консультация проектировщика.

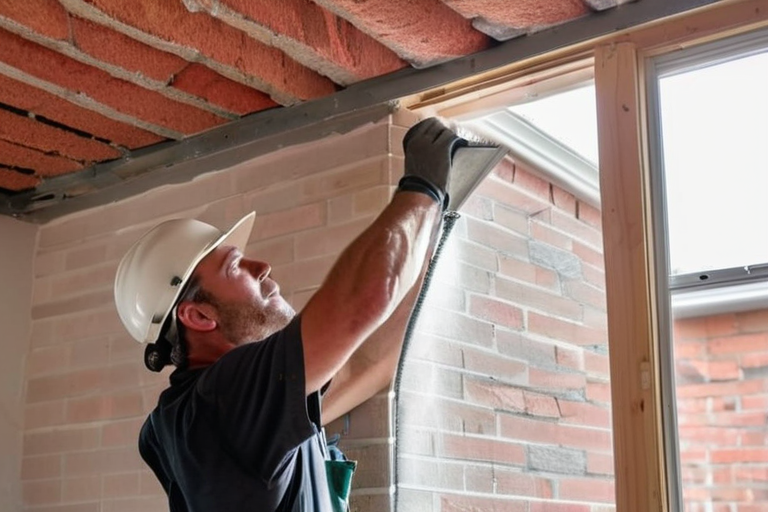

Этап 2: монтаж каналов. Каналы выполняют из кирпича (кладка в полкирпича), бетонных блоков или готовых гильз (круглые пластиковые или асбестоцементные трубы). Вертикальность проверяют отвесом. Стыки герметизируют раствором или термостойким герметиком. Для улучшения тяги внутреннюю поверхность канала делают гладкой.
Этап 3: установка решёток и дефлекторов. В помещениях ставят регулируемые решётки с возможностью изменения сечения. На оголовке трубы монтируют дефлектор. Для притока устанавливают стеновые клапаны с фильтрацией и шумоглушением.
Этап 4: герметизация и теплоизоляция. Все стыки и проходы через кровлю тщательно герметизируют, чтобы избежать утечек и конденсата. Участки каналов на холодном чердаке утепляют негорючим материалом (например, минеральной ватой) во избежание промерзания и снижения тяги.
Как проверить и отрегулировать естественную вентиляцию после монтажа
Проверку тяги проводят анемометром (измеряют скорость в вытяжном отверстии) или простым способом: подносят полоску бумаги или пламя свечи — отклонение указывает на наличие потока. Дымовая шашка (например, дымовая граната) позволяет визуально оценить направление движения воздуха.
Если тяга отсутствует или опрокидывается, проверьте: высоту канала, наличие притока, герметичность, расположение оголовка относительно ветрового подпора. Регулировку осуществляют шиберами и решётками: при избыточной тяге в холодное время прикрывайте, при недостаточной — открывайте полностью.
Сезонная настройка: зимой тяга выше, поэтому можно уменьшить проходное сечение; летом, когда разница температур мала, естественная вентиляция может ослабевать — в такие периоды допускается кратковременное использование оконного проветривания или локальных вытяжек.
Типичные ошибки и способы их устранения
- Слишком длинные горизонтальные участки и повороты. Каждый метр горизонтали и каждое колено увеличивают сопротивление. Решение: сократить горизонтальные участки до минимума, использовать отводы с большим радиусом.
- Недостаточная высота каналов и близость к коньку. Если труба ниже 2,5 м или находится в зоне ветрового подпора, тяга может опрокидываться. Решение: нарастить канал или вынести оголовок выше.
- Отсутствие притока воздуха. Герметичные окна и двери блокируют поступление свежего воздуха. Решение: установить приточные клапаны или организовать продухи.
- Игнорирование вентиляции подполья и чердака. Отсутствие продухов ведёт к сырости и гниению. Решение: устроить продухи в фундаменте и вентиляционные отверстия в чердачном пространстве.
Часто задаваемые вопросы
Вопрос: Можно ли сделать естественную вентиляцию без вентиляторов в одноэтажном доме?
Да, если обеспечить достаточную высоту каналов (не менее 2,5–3 м), приток воздуха и правильное расположение оголовка. В одноэтажных домах тяга слабее, поэтому важно точно рассчитать сечения и избегать лишних сопротивлений.
Вопрос: Какая минимальная площадь продухов в фундаменте?
Согласно СП 22.13330, суммарная площадь продухов должна быть не менее 1/400 площади пола подполья. Для дома 10×10 м это 0,25 м², что соответствует, например, четырём отверстиям 250×250 мм.
Вопрос: Как проверить тягу в вентканале без приборов?
Поднесите полоску тонкой бумаги или пламя свечи к вытяжной решётке. Если бумага отклоняется в сторону канала, а пламя втягивается — тяга есть. Дымовая шашка даёт более наглядную картину.
Вопрос: Нужно ли утеплять вентканалы на чердаке?
Да, участки каналов, проходящие через неотапливаемый чердак, необходимо утеплить негорючим материалом, чтобы избежать конденсата и промерзания, которые снижают тягу.
